什么是X電容

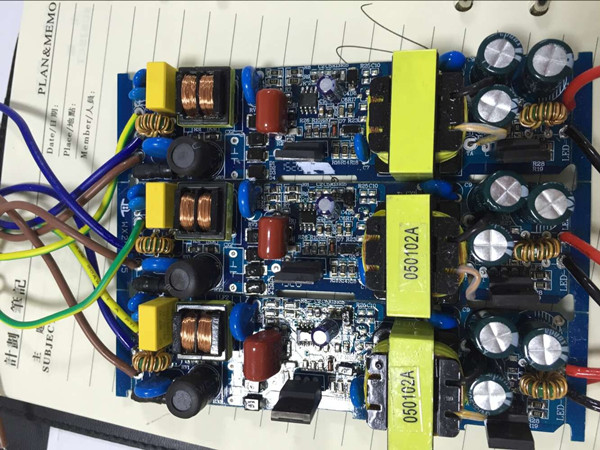

X電容的全稱一般叫：X2(X1/X3/MKP)抑制電源電磁干擾用電容器。一般在電路中的作用主要是：電源跨線電路，EMI濾波，消除火花電路等確保電子產品成品滿足EMC要求。X電容也是安全電容之一，X電容接在輸入線兩端用來消除差模干擾。
X電容的容值允許比Y 電容大，但必須在X 電容的兩端并聯一個安全電阻，用于防止電源線拔插時，由于該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定，當正在工作之中的機器電源線被拔掉時，在兩秒鐘內，電源線插頭兩端帶電的電壓(或?qū)Φ仉娢?必須小于原來額定工作電壓的30%。
X電容---金屬化聚丙烯薄膜電容器；通常,X電容多選用耐紋波電流比較大的聚脂薄膜類電容。這種類型的電容,體積較大,但其允許瞬間充放電的電流也很大,而其內阻相應較小。X電容采用塑封常用外方形和內部高壓OPP(金屬化聚丙烯材料卷繞加工而成），OPP材質不但有更好的電氣性能，而且與電源的輸入端并聯可以有效的減小高頻脈沖對電源的影響。
X電容底下又分為X1, X2, X3，主要差別在于: 1. X1耐高壓大于2.5 kV, 小于等于4 kV, 2. X2耐高壓小于等于2.5 kV, 3. X3耐高壓小于等于1.2 kV
X電容也是安規電容,火線零線間的是X電容 它們用在電源濾波器里,起到電源濾波作用,分別對共模,差模工擾起濾波作用. 安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全. 安規電容安全等級 應用中允許的峰值脈沖電壓過電壓等級（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2電容 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安規電容安全等級絕緣類型 額定電壓范圍 Y1 雙重絕緣或加強絕緣 ≥ 250V Y2 基本絕緣或附加絕緣 ≥150V ≤250V Y3 基本絕緣或附加絕緣 ≥150V ≤250V Y4 基本絕緣或附加絕緣
根據IEC 60384-14，容器分為X電容及Y電容：
1. X電容是指跨于L-N之間的電容器
(L=Live, N=Naught, G=Ground)
X電容底下又分為X1, X2, X3主要差別在于:
1. X1額定電壓≤1000VAC，耐高壓大于2.5 kV,小于等于4 kV,
2. X2耐高壓小于等于2.5 kV,
3. X3耐高壓小于等于1.2 kV
當在電源跨線電路中使用電容器來消除噪音時，不僅僅只有正常電壓，還必須考慮到異常的脈沖電壓（如閃電）的產生，這可能會導致電容器冒煙或者起火。所以，跨線電容器的安全標準對于在不同國家有嚴格規定，故必須使用經過安全認證的電容器。
