瓷片電容Ⅰ類與Ⅱ類的區別

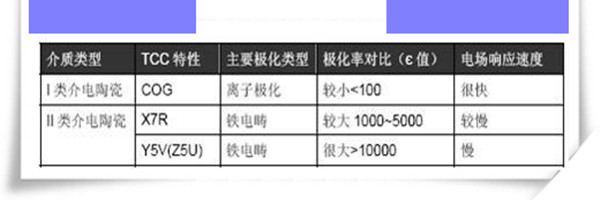

瓷片電容分類Ⅰ類瓷介電容和Ⅱ類瓷介電容。溫度補償型 NPO(COG)是Ⅰ類瓷片電容； X7R；X5R；Y5U；Y5V 是Ⅱ類瓷片電容

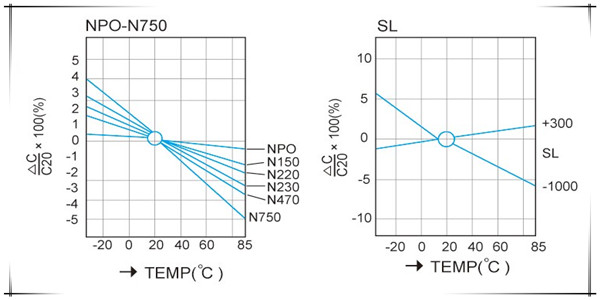

Ⅰ類瓷片電容特點是容量穩定性好，基本不隨溫度；電壓；時間的變化而變化，容量也比較小。NPO是一種最常用的具有溫度補償特性的單片陶瓷電容器。它的填充介質是由銣、釤和一些其它稀有氧化物組成的。NPO電容器是電容量和介質損耗最穩定的電容器之一。在溫度從-55℃到+125℃時容量變化為0±30ppm/℃,電容量隨頻率的變化小于±0.3ΔC。NPO電容的漂移或滯后小于±0.05%,相對大于±2%的薄膜電容來說是可以忽略不計的。其典型的容量相對使用壽命的變化小于±0.1%。NPO電容器隨封裝形式不同其電容量和介質損耗隨頻率變化的特性也不同,大封裝尺寸的要比小封裝尺寸的頻率特性好。應用在電容穩定性有要求的場合。

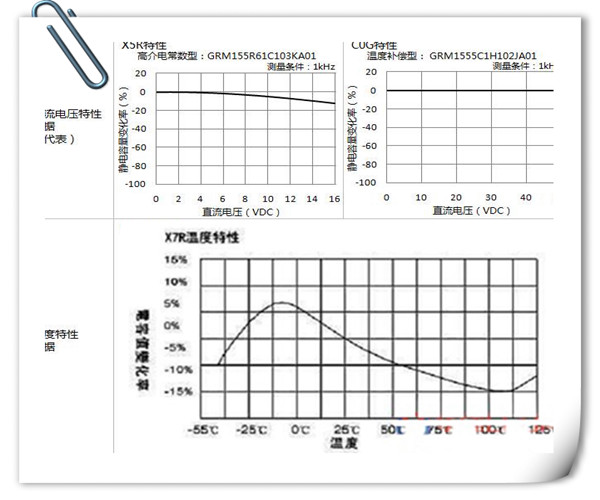

Ⅱ類瓷片電容特點是容量穩定相對較差，但是容量相對也大些。X7R電容器被稱為溫度穩定型的陶瓷電容器。當溫度在-55℃到+125℃時其容量變化為15%,需要注意的是此時電容器容量變化是非線性的。X7R電容器的容量在不同的電壓和頻率條件下是不同的,它也隨時間的變化而變化,大約每10年變化1%ΔC,表現為10年變化了約5%。X7R電容器主要應用于要求不高的工業應用,而且當電壓變化時其容量變化是可以接受的條件下。它的主要特點是在相同的體積下電容量可以做的比較大。

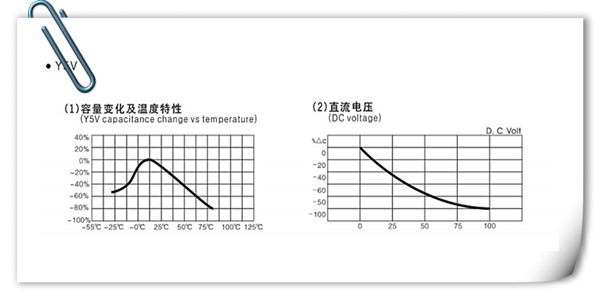

Y5V瓷片電容是有一定溫度限制的通用電容器,在工作溫度-30℃到85℃范圍內其容量變化為 +22% 到 -82% 、介質損耗為 5% 。Y5V的高介電常數允許在較小的物理尺寸下制造出高達100μF的電容器。Y5V瓷片電容適合用于去耦、平滑用。
